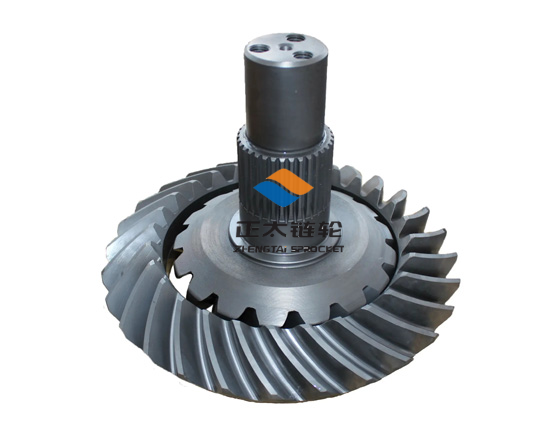

螺旋伞齿轮回火定型矫正方法案例介绍：

实例1大型齿圈，外径6159mm,内径 φ260+838 5030mm,模数28mm,齿数218，精度等级8级， 材料为ZG35Cr1Mo 钢。齿顶圆表面硬度190 ~ ψ120 240HBW。 (1) 热处理工艺与齿圈畸变情况大齿圈 φ280 毛坯正火880C，530C回火后，精加工滚齿时发 图8-16校正胎具示意 图 现，半齿圈接合面处已产生畸变，齿圈端面一端凹进7mm,另一端胀大9mm,大小径差16mm,齿轮的表面单边加工量只有0.25 ~ 0, 30mm。 (2)齿圈校正措施及其效果 1)机械初步校正外形。采用8m立式车床把接合面处夹在立车卡盘爪中间，通过划针和卡盘爪加力调整到要求尺寸，并采用180槽钢焊接成米字形定形工装进行加国。从卡盘爪卸下后测量大齿圈对点变化量为1mm,达到初步校正外形要求。 2)热态校正定形回火。对已初步校正外形的齿圈进行定形回火，由于该齿圈属于薄壁铸钢件，受热后膨胀量较大，为此在大齿圈接合面处采用钩头式铸造定形工装(材料为ZG310-570钢，经840C退火)，里外控制其畸变。图8-17 所示为热定形工装示意图。 3)定形回火。齿圈460C x6h回火，炉冷 至150-200C出炉空冷。冷至室温后去掉铸钢 定形工装，测量尺寸基本没有变化，硬度190 ~ 239HBW，最后精加工外圆。

实例2汽车太阳轮和侧齿，材料为 20CrMnTi钢，要求渗碳淬火。 (1)太阳轮畸变情况渗碳淬火后，太阳 图8-17热定形 工装示意图 轮内花键孔胀大较多。 (2)心轴回火定型校正方法对于花键孔畸变不合格件通过扩孔、 喷砂返工及再次淬火缩孔。 对于热处理后内花键不合格品中的花键塞规及通规不过的且偏差较大的进行扩孔返工处理，通过压力机将加工尺寸合适的专用花键心轴压入花键孔内扩孔，热处理后在900C盐浴炉加热5~ 10min,出炉油淬。回火定形后取出心轴。
